Амперметр служит для измерения силы зарядного и разрядного токов, состоит из корпуса (на рис. 47 не показан), изоляционной пластины 6, шкалы 7, латунной шины 5 с постоянным магнитом 4, стального намагниченного якоря 3 со стрелкой 1, установленной на ось 2.
Если в цепи, в которую включен амперметр, тока нет, то якорь 3 устанавливается вдоль магнита 4, а стрелка 1 против нулевого деления шкалы. Как только по цепи потечет ток, созданное вокруг шины 5 магнитное поле, взаимодействуя с полем магнита, отклонит якорь 3 и стрелку 1 вправо или влево в зависимости от направления тока. Чем больше ток, тем больше отклоняется стрелка. Отклонение ее к знаку «+» на шкале соответствует заряду, а к знаку «—» — разряду аккумуляторной батареи.

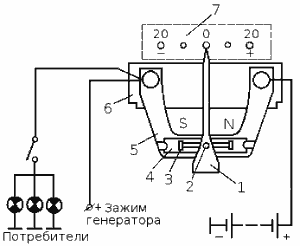

Рис. 47. Схема амперметра: 1 — стрелка, 2 — ось стрелки, 3 — якорь, 4 — магнит, 5 — латунная шина, 6 — изоляционная платина, 7 — шкала.
У некоторых моделей автомобилей вместо амперметра (или наряду с ним) устанавливается контрольная лампа зарядного тока аккумулятора.
