Коробка передач автомобиля ВАЗ-2108

На автомобилях ВАЗ-2108 и его модификациях в зависимости от комплектации автомобиля может быть установлена четырех- или пятиступенчатая коробка передач, объединенная с дифференциалом и главной передачей, передаточное число которой может иметь два значения.

Первичный вал 2 (рис. 66) выполнен в виде блока ведущих шестерен, находящихся в постоянном зацеплении с ведомыми шестернями передач переднего хода. Они расположены на игольчатых подшипниках на вторичном валу 16. Кроме них, на валу установлены два синхронизатора 12 и 14. Вместе со вторичным валом изготовлена ведущая шестерня главной передачи. Дифференциал главной передачи — двухсателлитный. Предварительный натяг в подшипниках дифференциала регулируется подбором толщины кольца 9. К фланцу коробки дифференциала крепится ведомая шестерня главной передачи.

У пятиступенчатой коробки передач первичный и вторичный валы на выходе из картера удлинены. На этой части валов расположены ведущая и ведомая шестерни V передачи и ее синхронизатора.

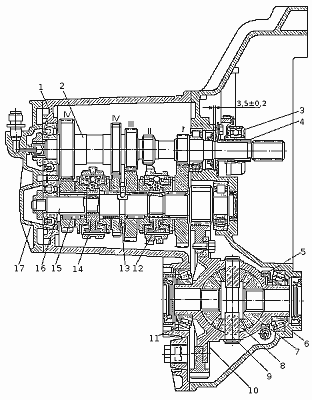

Рис. 66. Коробка передач четырехступенчатая автомобиля ВАЗ-2108: 1 — картер коробки передач, 2 — первичный вал, 3 — подшипник выключения сцепления, 4 — направляющая втулка муфты выключения сцепления, 5 — ведущая шестерня привода спидометра, 6 — картер сцепления, 7 — полуосевая шестерня, 8 — сателлит, 9 — ось сателлитов, 10 — коробка дифференциала, 11 — регулировочная прокладка, 12, 14 — синхронизаторы, 13 — упорные полукольца, 15 — игольчатый подшипник шестерни, 16 — вторичный вал, 17 — задняя крышка картера коробки передач.
