Ремонт поршня, поршневых колец, пальца

Для замены изношенных поршней изготовляют комплекты поршней с подобранными к ним поршневыми пальцами и со стопорными и поршневыми кольцами в количестве, необходимом для одного двигателя. Съем и установку поршневых колец выполняют специальным съемником (рис. 146), при этом надо следить за правильным положением замков колец.

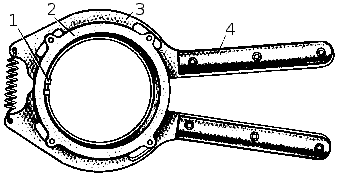

Рис. 146. Съемник поршневых колец: 1 — выступы, 2 — упоры, 3 — захваты, 4 — рукоятка.

Для обеспечения надлежащего зазора между юбкой поршня и гильзой цилиндра поршни после окончательной обработки сортируют на заводе-изготовителе по диаметру юбки на размерные группы. Перед установкой поршневых колец необходимо подобрать поршневые кольца по канавке поршня и по цилиндру (рис. 147). Зазор в замке поршневого кольца при установке в цилиндр должен составлять 0,3...0,6 мм в зависимости от модели автомобиля.

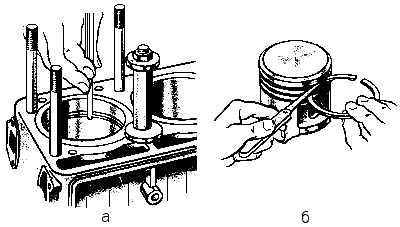

Рис. 147. Проверка зазора поршневых колец в замке (а) и в канавке поршня (б).

Наряду с подбором поршней к гильзам цилиндров по диаметру их подбирают также и по массе, для чего их сортируют на заводе-изготовителе и маркировку наносят на днище поршня с помощью клейма или краской. Поршни, устанавливаемые в гильзы цилиндров двигателя, должны быть одной массовой группы и помечены порядковыми номерами гильз цилиндров, к которым они подобраны. Буквенная маркировка групп наносится на поверхности днища поршня.

После того как закончен подбор поршней к гильзам, подбирают поршневые пальцы к поршням и втулкам верхних головок шатунов. Шатуны предварительно проверяют и при необходимости восстанавливают. Изношенные втулки верхней головки шатуна обычно заменяют новыми или развертывают под ремонтный размер поршневого пальца. Отверстия нижней головки шатуна под вкладыш растачивают и шлифуют вместе с крышкой шатуна. Изгиб и скручивание шатуна устраняют правкой с использованием специальных приспособлений, контролирующих одновременно расстояние между центрами его головок.

Для облегчения подбора поршневые пальцы, поршни и втулки верхних головок шатунов сортируют на размерные группы. Каждая группа имеет свое цветовое обозначение.

При изготовлении деталей маркировочную краску наносят: у поршней — на нижнюю поверхность одной из бобышек, у поршневых пальцев — на внутреннюю поверхность с одного конца, на шатуне — у верхней головки.

Поршневой палец, принадлежащий к определенной размерной группе, подбирают при сборке к поршню и втулке шатуна той же размерной группы. Поршневой палец, смазанный маслом для двигателя, должен плотно входить во втулку под усилием большого пальца правбй руки (рис. 148).

Рис. 148. Проверка правильности подбора поршневого пальца к втулке малой головки шатуна.

Во всех случаях поршневые пальцы к шатунам необходимо подбирать при температуре воздуха в помещении (20 ±3) °С.

Поршневой палец, подобранный к поршню и шатуну, смазывают тем же маслом, что и для двигателя, и запрессовывают в бобышки поршня и в верхнюю головку шатуна с помощью специального приспособления. Предварительно поршень нагревают до 47...77 °С.

На двигателях ВАЗ правильно подобранный поршневой палец должен под усилием пальца руки входить в бобышку поршня и не выпадать из него, а в шатун, предварительно нагретый до 240 °С, запрессовываться с помощью специального приспособления (рис. 149).

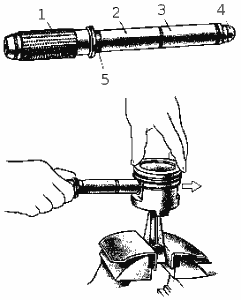

Рис. 149. Запрессовка поршневого пальца в верхнюю головку шатуна с помощью приспособления: 1 — валик, 2 — поршневой палец, 3 — направляющая, 4 — упорный винт, 5 — дистанционное кольцо.
