Рулевой привод

Рулевой привод служит для передачи воздействия от рулевого механизма к управляемым колесам. Рулевой привод, предназначенный для реечного рулевого механизма, состоит из двух горизонтальных тяг 6 и 8 (см. рис. 82) и поворотных рычагов 3 телескопических стоек передней подвески. Длина каждой тяги изменяется трубчатой тягой 5, которая навёртывается на наконечники тяги и контрится гайками 4. В головке наружного наконечника расположены детали шарового шарнира. Поворотные рычаги 3 приварены к стойкам передней подвески.

Рулевой привод для автомобиля ГАЗ-3102 «Волга» состоит из двух боковых тяг 18 (рис. 83), регулируемых по длине с помощью регулировочных муфт 22; поперечной тяги 17, соединенной с рулевой сошкой 19 и маятниковым рычагом 14; рычагов 24, закрепленных на поворотных цапфах. Все шарниры тяг — самоподтягивающиеся с полусферическими пальцами, с заводской смазкой, не требующие систематического пополнения ее в эксплуатации.

Шарниры запрессованы в проушины тяг и наконечников и при необходимости могут быть заменены. От попадания влаги, пыли и грязи шарнир наконечника защищен резиновым гофрированным уплотнителем 6, напрессованным на буртик наконечника, а шарнир тяги — уплотнителем 10, прижатым буртиком распорной втулки 9 к торцу головки рычага. Маятниковый рычаг 14, соединяющий поперечную тягу с кронштейном 16, смонтирован на полиэтиленовых втулках 12, тоже не требующих смазки.

Каждая крайняя тяга состоит из двух наконечников с резьбой, соединенных между собой регулировочными муфтами 22, фиксирующимися на тягах с помощью двух стяжных хомутов.

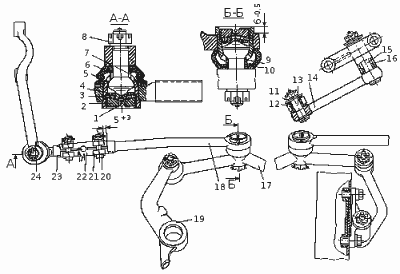

Рис. 83. Рулевые тяги: 1 — шплинт, 2 — резьбовая пробка, 3 — пружина, 4 — опорная пята, 5 — корпус шарнира, 6 — резиновые уплотнители, 7 — распорная втулка наконечника, 8 — гайка, 9 — распорная втулка тяги, 11 — шайба, 12 — втулка, 13, 15 — короткий и длинный пальцы маятникового рычага, 14 — маятниковый рычаг, 16 — кронштейн, 17 — поперечная тяга, 18 — боковая тяга, 19 — сошка рулевая, 20 — болт, 21 — стяжной хомут, 22 — регулировочная муфта, 23 — наконечник тяги, 24 — рычаг поворотной муфты.
