Для очистки ветрового стекла от атмосферных осадков и обеспечения надлежащей видимости на автомобиле установлен стеклоочиститель с электрическим приводом. Электродвигатель стеклоочистителя с редуктором и системой приводных рычагов расположен под панелью воздухозаборника.
На автомобиле ГАЗ-3102 установлен стеклоочиститель СЛ136. Стеклоочиститель (рис. 52) состоит из электропривода, включающего редуктор и электродвигатель, концевого выключателя, основания рычажной системы, щеток и биметаллического предохранителя. Червяк редуктора выполнен вместе с валом электродвигателя. В зацеплении с червяком находится червячное колесо, ось которого связана с рычажной системой, приводящей щетки в движение.
После выключения переключателя электродвигатель выключается не сразу, и щетки продолжают двигаться по стеклу до тех пор, пока не дойдут до нижнего положения. В этот момент концевой выключатель, работающий параллельно с основным переключателем, выключит цепь, электродвигатель остановится, и щетки расположатся у нижнего уплотнителя ветрового стекла.

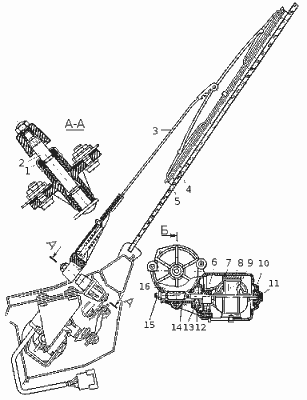

Рис. 52. Стеклоочиститель: 1 — сальник, 2 — ось рычага щетки, 3 — рычаг
щетки, 4 — щетка, 5 — стекло, 6 — коллектор, 7 — постоянный магнит, 8 — корпус
электродвигателя, 9 — якорь, 10 — фетровая шайба с запасом смазки, 10 — упорный
шарик, 12 — корпус редуктора, 13 — подшипник, 14 — вал электродвигателя с
червяком, 15 — упорный винт, 16 — червячное колесо.
